Compléments techniques

1. Ce que le simulateur met en évidence

L’hydrolien repose sur une ressource très prévisible : les courants de marée. Mais cette prévisibilité ne signifie pas production constante.

La vitesse du courant varie fortement au cours d’un cycle de marée, puis selon les alternances mortes-eaux / vives-eaux. Le simulateur permet de visualiser trois idées essentielles :

  • la puissance instantanée dépend très fortement de la vitesse ;

  • les efforts mécaniques augmentent rapidement lorsque le courant accélère ;

  • une puissance installée en MW ne correspond pas à une production continue en MW.

Installer une hydrolienne de 1 MW ne signifie donc pas produire 1 MW en permanence. La production réelle se mesure par l’énergie effectivement produite dans le temps, exprimée en MWh.

2. De la vitesse du courant à la puissance récupérable

La puissance disponible dans un courant marin dépend principalement :

  • de la masse volumique de l’eau de mer ;

  • de la surface balayée par le rotor ;

  • du coefficient de performance de la machine ;

  • et surtout de la vitesse du courant.

2.1. La relation simplifiée de puissance

La relation physique simplifiée peut s’écrire :

P = 1/2 × ρ × Cp × A × V³

où :

  • P est la puissance récupérable ;

  • ρ est la masse volumique de l’eau de mer ;

  • Cp est le coefficient de performance de la turbine ;

  • A est la surface balayée par le rotor ;

  • V est la vitesse du courant.

Le point important est la présence de V³. Une différence apparemment modeste de vitesse peut produire un écart très important de puissance.

Par exemple, à surface de rotor et technologie comparables, un courant de 4 m/s contient beaucoup plus d’énergie exploitable qu’un courant de 2 m/s. C’est pourquoi seuls les sites les plus rapides peuvent raisonnablement viser une rentabilité industrielle, sous réserve bien sûr des coûts d’installation, de maintenance, de raccordement et des conditions d’exploitation.

2.2. Le coefficient de performance Cp

Le Cp indique la part de l’énergie du courant effectivement transformée par le rotor. Il ne doit pas être confondu avec la puissance disponible dans le courant, ni avec le rendement électrique final

La puissance contenue dans un courant marin ne peut pas être récupérée intégralement par une hydrolienne. Le rotor ralentit l’eau qui le traverse, mais il doit aussi laisser le fluide s’écouler en aval : une machine qui arrêterait totalement le courant ne produirait plus rien. C’est pourquoi on introduit un coefficient de performance, noté Cp.

Ce coefficient exprime la part de la puissance cinétique du courant effectivement transformée en puissance mécanique sur l’arbre du rotor, avant les pertes de transmission, de génératrice et d’électronique de puissance. Un Cp de 0,40 signifie donc qu’environ 40 % de la puissance disponible dans la surface balayée par le rotor est captée sous forme mécanique.

La limite théorique dite limite de Betz fixe un plafond à 59,3 %. Elle ne correspond pas au rendement réel d’une hydrolienne industrielle, mais à une limite physique idéale. En pratique, les machines réelles se situent plus bas, souvent autour de 0,30 à 0,45 selon le type de rotor, la vitesse du courant, la turbulence, le réglage des pales et les pertes de conversion.

3. Puissance nominale, vitesse nominale et diamètre du rotor

La puissance nominale d’une hydrolienne est la puissance maximale qu’elle peut délivrer dans des conditions données. Elle doit toujours être associée à une vitesse nominale.

Une machine annoncée à 1 MW n’a pas la même signification selon qu’elle atteint cette puissance à 2,5 m/s, 3,5 m/s ou 4,5 m/s.

Pour atteindre une puissance nominale donnée à plus faible vitesse, il faut généralement augmenter la surface balayée par le rotor, donc le diamètre ou les dimensions utiles de la machine. Cette stratégie peut améliorer la production lors des phases de courant intermédiaire, mais elle augmente aussi les efforts mécaniques et les dimensions de la structure.

Le dimensionnement énergétique ne peut donc pas être séparé du dimensionnement mécanique.

4. Quand la production devient une question structurelle

Les efforts exercés par le courant sur une turbine et sa structure évoluent approximativement avec le carré de la vitesse.

F ≈ 1/2 × ρ × Ct × A × V²

où :

  • F représente l’effort hydrodynamique ;

  • Ct est un coefficient de poussée ou de traînée ;

  • A est la surface exposée ;

  • V est la vitesse du courant.

Dans les zones de très fort courant, l’enjeu n’est donc pas seulement de capter de l’énergie. Il faut aussi installer, maintenir et retirer des machines capables de supporter durablement des efforts importants.

C’est ici que l’architecture de support devient déterminante. Une structure commune, stable, ballastable et récupérable peut contribuer à réduire les opérations lourdes, mutualiser certaines fonctions et faciliter l’exploitation d’un ensemble de machines.

.

5. Utiliser les vitesses issues des documents nautiques

Les atlas et documents nautiques donnent souvent des vitesses de courant pour des situations de référence : mortes-eaux moyennes et vives-eaux moyennes.

Dans une approche pédagogique, il est possible d’estimer la vitesse correspondant à un coefficient de marée intermédiaire par interpolation entre deux valeurs de référence, par exemple :

V45 : vitesse de courant en morte-eau moyenne ;
V95 : vitesse de courant en vive-eau moyenne.

La vitesse estimée pour un coefficient C peut alors être approchée par :

V(C) = V45 + [(C – 45) / (95 – 45)] × (V95 – V45)

Cette méthode permet de relier le simulateur à des données nautiques compréhensibles par les marins, les bureaux d’études et les décideurs. Elle doit cependant être utilisée avec prudence : elle ne remplace pas une mesure de site ni une modélisation hydrodynamique détaillée.

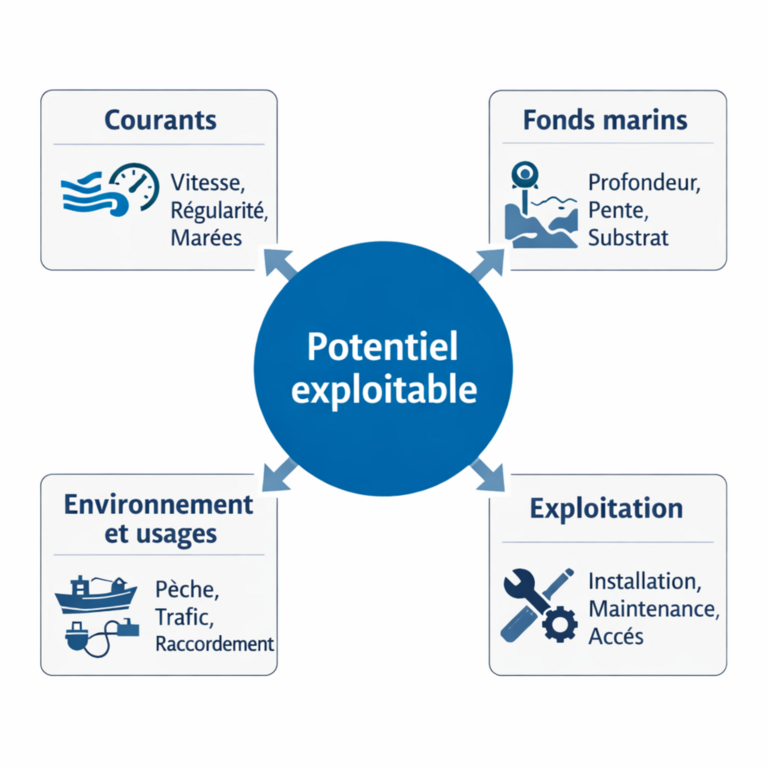

6. Du gisement brut au site exploitable

Un courant puissant ne suffit pas à définir un bon site industriel.

La faisabilité dépend aussi :

  • de la profondeur ;

  • de la bathymétrie ;

  • de la nature des fonds ;

  • de la turbulence ;

  • des conditions de houle et de mer ;

  • des possibilités d’installation et de maintenance ;

  • de la distance au raccordement électrique ;

  • des usages existants : pêche, navigation, servitudes, zones réglementées ;

  • des contraintes environnementales.

Un site hydrolien exploitable est donc le résultat d’un compromis entre ressource énergétique, contraintes mécaniques, coûts d’intervention, raccordement et acceptabilité.

Le passage du gisement brut au potentiel exploitable suppose donc une analyse plus large que la seule lecture des courbes.

7. Zones à fort potentiel en Manche occidentale et déphasage géographique

La Manche occidentale comprend plusieurs secteurs où les courants de marée présentent un intérêt particulier :

  • le Raz Blanchard / Alderney Race ;

  • le secteur de Barfleur / Cap Lévi ;

  • certaines eaux des îles Anglo-Normandes, notamment les Casquets, le Grand Russel et le Petit Russel ;

  • certains sites du golfe normand-breton.

Ces zones ne sont pas toutes parfaitement synchrones. Les maxima de courant ne surviennent pas nécessairement au même instant.

L’exploitation coordonnée de plusieurs sites déphasés pourrait contribuer à rendre la production cumulée plus régulière que celle d’un site isolé. Cette perspective est importante, car l’intérêt de l’hydrolien ne doit pas seulement être apprécié à l’échelle d’une machine, mais aussi à l’échelle d’un ensemble régional de sites complémentaires.

Cette approche devra toutefois être confirmée par des études hydrodynamiques, électriques et économiques détaillées.

8. Limites du simulateur

Le simulateur HydreManche® est volontairement simplifié.

Il ne prend pas en compte de manière détaillée :

  • la turbulence locale ;

  • la variation verticale du courant dans la colonne d’eau ;

  • les effets complets de sillage entre machines ;

  • les pertes électriques détaillées ;

  • la disponibilité réelle des machines ;

  • les arrêts de maintenance ;

  • les contraintes réglementaires de chaque site ;

  • les coûts réels d’installation, d’exploitation et de démantèlement.

Les résultats affichés doivent donc être lus comme des ordres de grandeur destinés à comprendre les phénomènes, non comme une prévision contractuelle de production.

Représentations schématiques et mode Année

Les modes Marée, Jour et Semaine type du simulateur ont une fonction principalement pédagogique. Ils permettent de visualiser rapidement l’effet d’une variation de vitesse sur la puissance récupérable et sur les efforts mécaniques.

Lorsque la vitesse maximale du site est déterminée par curseur, la courbe affichée ne doit pas être interprétée comme la reproduction exacte d’un courant mesuré. Elle représente un profil simplifié destiné à faire comprendre les ordres de grandeur.

Le mode Année repose sur une logique différente. Il vise à donner une représentation plus proche d’un comportement annuel, en s’appuyant sur des valeurs représentatives d’un secteur de fort courant proche de la pointe de Goury / Raz Blanchard.

Ce mode reste toutefois simplifié. Il ne remplace pas une série de mesures de courant, une modélisation hydrodynamique complète, ni une étude de productible. Il permet surtout de comprendre pourquoi la production annuelle ne peut pas être déduite d’une simple vitesse moyenne, mais résulte de l’intégration des variations successives de courant au cours du temps.

9. Pour aller plus loin

La page Ressources documentaires rassemble plusieurs références utiles pour approfondir :

  • le potentiel hydrolien ;

  • les courants de marée ;

  • les contraintes de site ;

  • les ordres de grandeur de puissance ;

  • la modélisation de parcs d’hydroliennes ;

  • le contexte technique et industriel de la filière.

Consulter la page ressources
